수충격 완화장치

  • HS 코드 731100
  • 인증내역 신기술인증서(NET), KC위생안전 인증, 우수제품 지정증서, 성능인증서 등 보유
  • 특허내역 슬램 완화 수단을 포함하는 배관 장치, 체크밸브 슬램 및 수충격 방지용 회동댐퍼를 구비하는 수배관 시스템 및 이를 위한 압력탱크 연결구 등 60종 이상 보유
  • 수상내역 인천광역시 표창장(제589호), 인천시 수출대상(제4408호), 한국무역협회 수출의 탑 수상, 열병합발전 중온수 순환관로용 수충격완화 - 압력유지시스템
  • 제품특징
    ㅇ 수충격완화설비 및 Non-Slam System : 펌프 트립에의해 발생하는 수충격을 완화시키며 충격에의한 체크밸브 손상을 방지하는 기술로서 수충격해석을 하여 관로 및 설비를 보호하는 기술로서 현장 시험에서 100% 보증하며, 전체 system을 제안, 설계, 제작, 설치 및 시운전 수행.

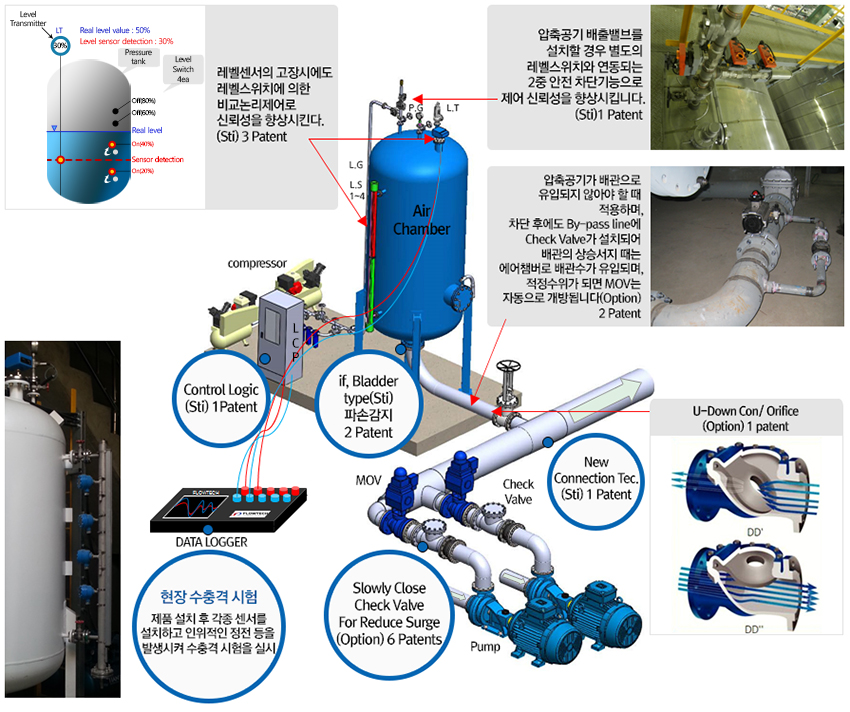

    ※수충격완화설비 및 Non-Slam System
    Surge Vessel,
    Instrument,
    Compressor
    Local Control Panel
    Surge Analysis
    Non-Slam Check Valve and Ejector System

    펼치기

제품 상세정보

수충격 현상이란?



관로에서 밸브를 급속하게 열거나 닫을 때, 또는 펌프의 기동, 정지시 유체의 흐름에 급격한 변화가 생기면 압력이 파동하며 유속도 급격한 변화가 생기는데, 이를 수충격현상 (Water Hammer)이라 한다. 유체가 가득 차서 흐르는 관로의 하류 부분에 있는 밸브를 급격히 닫으면, 관 속을 흐르던 유체의 흐름이 급히 감속되며 유체가 가지고 있는 운동에너지는 압력에너지로 변환되어 관 내부에 탄성파가 왕복하게 된다. 또 닫혀 있던 밸브를 급히 열 때에도 같은 현상이 일어난다.

유체가 완전히 비압축성이고 관의 벽이 강체(剛體)라면 순간적으로 밸브를 닫았을 때의 압력은 무한대가 되지만, 실제로는 유체에 약간의 압축성이 있고, 관 벽에도 탄성이 있으므로, 밸브를 닫으면 관의 벽은 근소하기는 하나 팽창하며 유체도 압축되어 압력이 상승하는데 그 압력상승에는 한계가 있다.

수충격 현상은 정전과 같이 예고 없이 발생되며 압력의 급격한 상승, 하강(부압)등을 일으키므로, 배관시스템의 안전을 위해서는 수충격 완화 설비를 설치하여 운전 중 예기치 않은 상황에서도 관로 내의 압력을 일정한 범위 내로 제어하도록 해야 한다.
수충격 발생과정


· 펌프 정상작동



· 진공형성



· 수충격 발생



· 펌프 재가동 시 압력변화




수충격 현상에 의한 피해


1) 관로의 압력상승에 의한 펌프, 밸브, 플랜지, 지지물, 관로 등 설비의 파손
2) 부압으로 인한 관로의 압괴
3) 수주분리가 생겨 재결합 시 격심한 충격파의 발생으로 인한 관로의 파손
4) 진동, 소음 발생
5) 비정상적인 압력변동로 자동 제어계 등 압력 컨트롤을 하는 기기들이 난조를 일으킬 수 있음.




관로유동해석(수충격해석)의 필요성


① 과도현상 중 급격한 압력변화를 파악한다.
② 설계압력 초과여부를 판단한다.
③ 수계산으로 설계 불가능한 여건(저압, 캐비테이션 등) 알아낸다.
④ 고압에 의한 배관계 파손을 미연에 방지할 수 있게 한다.
⑤ 관로의 저압에 의한 누출완화기능의 파괴
⑥ 저압과도현상은 위생상 위해 요인의 유입을 사전에 파악하여 방지케 할 수 있다.





세계 최고의 기술력과 세계최다특허 수충격 완화장치



기업정보

플로우테크(주)FLOWTECH.CO., LTD.

회사소개서 Download

주소 : 인천 부평구 부평대로 283 (부평우림라이온스밸리) A동 409호

홈페이지 : http://http://www.flowtech21.co.kr/main/main.html

플로우테크㈜는 상하수도·농공업용수 및 플랜트 배관계에서 발생하는수충격분야의 관로유동해석·설계·제조·시운전 및 유지보수를 종합적으로 수행하는 회사입니다.

플로우테크㈜는 2005년 7월 설립된 수충격분야의 전문회사로서 펌프의 급정지 및 밸브의 급 개폐 등의 예기치 않은 상황변화에 따라 설비와 환경의 파괴 문제 또는 위생 문제까지 초래할 수 있는 수충격 현상으로부터 안전하게 지켜낼 수 있는 수충격완화장치(수격방지기)를 포함한 압력유지 분야의 세계 최고의 기술을 제공하여 보다 안전한 플랜트가 되도록 지속적으로 기술연구/개발을 하고 있으며 현재 세계 최다 특허를 보유하고 있습니다.
